Ejercicios sesión 4: Procesos BPEL síncronos y asíncronos

Como ya hemos indicado, las operaciones síncronas son adecuadas en procesos de negocio que, ante una petición, requieren una respuesta inmediata. La ejecución, en la parte del consumidor del servicio puede continuar solamente después de que la respuesta sea recibida y procesada.

Con este ejercicio utilizaremos un proceso BPEL que: (a) proporciona una operación síncrona a un cliente externo; (b) consume una operación síncrona suminstradas por un servicio Web partner.

Cuando se diseña un proceso de negocio que incorpora interacciones con servicios Web síncronos, se necesitan las siguientes construcciones:

• partnerLinks que representan servicios Web partner
• variables que almacenan los datos intercambiados entre los servicios Web
• Una actividad invoke para consumir un servicio
• Un par de actividades receive-reply para proporcionar un servicio
• Mapeados de datos de entrada y salida para conseguir la lógica de negocio requerida

Lógica de negocio de los servicios

Los dos servicios Web que vamos a implementar son: (a) un servicio de orden de compra, POService, que es consumido por un cliente externo mediante SOAP sobre HTTP; (b) un servicio de comprobación de inventariado, InventoryService, consumido por el proceso BPEL que proporciona el servicio de orden de compra. Ambos servicios, POService e InventoryService se implementan como servicios BPEL.

Cuando el suministrador del servicio de orden de compra recibe una petición de un cliente, tienen lugar los siguientes eventos:

• El suministrador del servicio de orden de compra:
  • Asigna el precio de la petición
  • Llama al servicio de inventario para comprobar el estado del inventario
• La lógica de negocio del suministrador del servicio de inventario comprueba la disponibilidad de un item. Si el valor de orderDescription comienza con OrderVal, entonces el estado de la orden en el inventario será la de "disponible"
• Según el resultado del servicio de inventario, el suministrador del servicio de orden de compra responde con lo siguiente:
  • La orden de compra cumplimentada
  • Un error (en forma de mensaje) indicando que la orden no puede ser completada

La Figura 1 ilustra el diseño de la solución que vamos a plantear:

Creación del proyecto BPEL

Para este ejercicio proporcionamos un proyecto BPEL ya creado con los WSDL y los esquemas (fichero ordenCompra.zip). Creamos una carpeta en nuestro directorio de trabajo, por ejemplo la carpeta OrdenCompra y extraemos el contenido del fichero OrdenCompra.zip en el directorio OrdenCompra.

A continuación, y desde el menú principal de Netbeans elegimos File > Open Project. Seleccionamos el proyecto OrdenCompraSincrona en el directorio OrdenCompra.

Creación del esquema XML

En el proyecto OrdenCompraSincrona, encontraremos los ficheros de esquema .xsd ya creados (en el directorio Process Files). Concretamente se trata de purchaseOrder.xsd, e inventory.xsd, que contienen la definición de los tipos de datos que utilizan los servicios BPEL que vamos a implementar.

En el fichero purchaseOrder.xsd (ver Figura 2) hemos definido el tipo complejo purchaseOrderType, que representa una orden de compra. El tipo purchaseOrderType está formado por los elementos locales: orderId, customerId, orderDescription, y price, que representan el identificador de la orden de compra, identificador del cliente, la descripción de la orden de compra y el precio de la compra, respectivamente.

También definimos el elemento global purchaseOrder, del tipo purchaseOrderType.

El fichero de esquema inventory.xsd (ver Figura 3) contiene la definición del tipo complejo inventoryType, que almacena información sobre el estado del inventario. El tipo inventoryType está formado por los elementos locales: inventoryStatus e inventoryStatusMessage.

También definimos el elemento global inventory, del tipo inventoryType.

Creación del documento WSDL

En el directorio Process Files del proyecto OrdenCompraSincrona contiene también los ficheros POService.wsdl e InventoryService.wsdl.

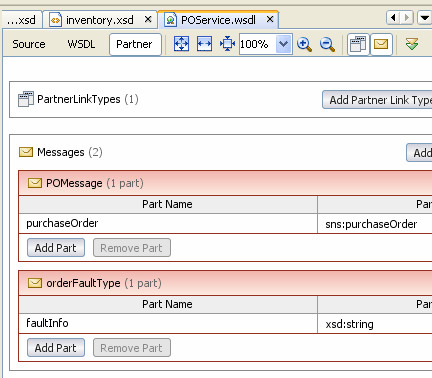

El fichero POService.wsdl (ver Figura 4) contiene la definición de dos mensajes: POMessage, que representa la orden de compra, y orderFaultType, que hace referencia a la información sobre el error producido (en caso de que en el inventario no queden existencias para servir la orden de compra).

El fichero inventoryService.wsdl (ver Figura 5) contiene la definición de los mensajes: (a) InventoryMessage, formado por un elemento de tipo inventoryType, (b) inventoryFault, que contiene información sobre el error producido, y (c) POMessage, que contiene la orden de compra.

PARTNER LINK TYPES

Como ya sabemos, un partnerLinkType especifica la relación entre dos servicios, definiendo el rol que cada servicio implementa. Cada rol especifica exactamente un portType WSDL que debe ser implementado por el servicio que implemente dicho rol.

En las Figuras 4 y 5, podemos ver que hemos definido un partnerLinkType en cada fichero wsdl. Concretamente, en POService.wsdl se define un partnerLinkType (denominado purchasingLT) con el rol purchaseService. Dicho rol hace referencia a la operación WSDL sendPurchaseOrder a través del portType denominado purchaseOrderPT.


<!-- POService.wsdl-->
<plink:partnerLinkType name="purchasingLT">
   <plink:role name="purchaseService"
               portType="tns:purchaseOrderPT">
   </plink:role>
</plink:partnerLinkType>

La operación sendPurchaseOrder define una entrada que debe enviarse al suministrador del servicio Web correspondiente, y espera una respuesta o bien un error.


<!-- POService.wsdl-->
<portType name="purchaseOrderPT">
   <operation name="sendPurchaseOrder">
       <input name="sendPurchaseOrderRequest"
              message="tns:POMessage"></input>
       <output name="sendPurchaseOrderReply"
              message="tns:POMessage"></output>
       <fault name="cannotCompleteOrder"
              message="tns:orderFaultType"></fault>
   </operation>
</portType>

En el fichero InventoryService.wsdl se define un partnerLinkType (denominado inventoryRequestingLT) con el rol inventoryService. Este rol hace referencia a la operación inventoryService a través del portType denominado inventoryPortType.


<!-- InventoryService.wsdl-->
<plink:partnerLinkType name="inventoryRequestingLT">
   <plink:role name="inventoryService"
               portType="tns:inventoryPortType">
   </plink:role>
</plink:partnerLinkType>

La operación inventoryService espera un mensaje purchaseOrder, y responde con un inventoryStatus o inventoryFaultType.


<!-- InventoryService.wsdl-->
<portType name="inventoryPortType">
    <operation name="inventoryService">
       <input name="purchaseOrder"
              message="tns:POMessage"></input>
       <output name="inventoryStatus"
               message="tns:InventoryMessage"></output>
       <fault name="inventoryFaultType"
              message="tns:inventoryFault"></fault>
    </operation>
</portType>

Definimos el proceso BPEL

En nuestro caso tendremos que crear dos documentos bpel, correspondientes a los dos servicios BPEL de la solución propuesta, con los nombres POService.bpel, y InventoryService.bpel.

Creamos POService.bpel

Nos situamos en el nodo Process Files del proyecto (OrdenCompraSincrona) y con el botón derecho seleccionamos New > BPEL Process. En el campo File Name de la ventana que aparece, ponemos el nombre del fichero: POService y pulsamos el botón Finish. A continuación se abrirá el fichero POService.bpel creado, con la vista de Diseño abierta.

Añadimos los Partner Links del proceso

Recordemos que los elementos partnerLink especifican los partners con los que interactúa el proceso BPEL. Cada partnerLink se corresponde con un partnerLinkType específico definido en el correspondiente fichero WSDL.

Un elemento partnerLink puede contener uno o dos roles:

• myRole: especifica el rol del proceso BPEL. Si definimos solamente myRole en un partnerLink, hacemos posible que cualquier partner o cliente interactúa con el proceso BPEL sin ningún otro requerimiento adicional sobre los partners.
• partnerRole: especifica el rol del partner. Si solamente definimos partnerRole en el partnerLink, permitimos interacciones con un partner sin imponer restricciones sobre el servicio que realice la llamada.

El proceso bpel POService define un partnerLink que denominaremos Cliente en el que indicaremos su rol como suministrador de la orden sendPurchaseOrder. Para ello realizaremos las siguientes acciones:

• Seleccionamos el fichero POService.wsdl y lo arrastramos a la vista de diseño de POService.bpel.
• En la ventana de propiedades añadimos como nombre del partnerLink: Cliente; indicamos el fichero wsdl: POService.wsdl de la lista desplegable; usaremos un partnerLinkType existente, concretamemente: purchasingLT, con el valor de myRole: purchaseService

Como resultado, si pasamos a la vista de código, podemos comprobar que hemos generado el siguiente código BPEL:


<!-- POService.bpel-->
<partnerLink name="POServicePLink"
        partnerLinkType="ns1:purchasingLT"
        myRole="purchaseService"/>

Puesto que POService consume el servicio InventoryService, definimos otro partnerLink al que llamaremos requestInventoryPLink. En este caso el fichero wsdl asociado es: InventoryService.wsdl. El nombre del partnerLinkType ya existente es: inventoryRequestingLT. Y finalmenente definimos un partnerRole con el nombre inventoryService (para ello tendremos que pulsar el botón Swap Roles).


<!-- POService.bpel-->
<partnerLink name="requestInventoryPLink"
        partnerLinkType="ns2:inventoryRequestingLT"
        partnerRole="inventoryService"/>

Definir variables globales del proceso

Para añadir variables, seleccionamos el proceso bpel, y nos aparecerán cuatro iconos en la parte superior izquierda de dicho proceso. Pulsamos el primero de ellos (el situado más hacia la izquierda), y nos aparecerá un editor de variables; a cada una de ellas vamos a asignarle un tipo (que seleccionaremos de los tipos que nos muestra el editor). Concretamente, las variables a crear y sus tipos son:

• Nombre: purchaseOrderRequest; tipo: POMessage (desde POService.wsdl)
• Nombre: purchaseOrderReply; tipo: POMessage (desde POService.wsdl)
• Nombre: purchaseOrderFault; tipo: orderFaultType (desde POService.wsdl)
• Nombre: inventoryServiceRequest; tipo: POMessage (desde InventoryService.wsdl)
• Nombre: inventoryServiceReply; tipo: InventoryMessage (desde InventoryService.wsdl)
• Nombre: inventoryServiceFault; tipo: inventoryFault (desde InventoryService.wsdl)

El código BPEL generado es el siguiente:


<!-- POService.bpel-->
  <variables>
    <variable name="purchaseOrderRequest"
              messageType="ns1:POMessage"></variable>
    <variable name="purchaseOrderReply"
              messageType="ns1:POMessage"></variable>
    <variable name="purchaseOrderFault"
              messageType="ns1:orderFaultType"></variable>
    <variable name="inventoryServiceRequest"
              messageType="ns2:POMessage"></variable>
    <variable name="inventoryServiceReply"
              messageType="ns2:InventoryMessage"></variable>
    <variable name="inventoryServiceFault"
              messageType="ns2:inventoryFault"></variable>
  </variables>

Añadimos una actividad receive

En la sección Web Service de la paleta de elementos, seleccionamos el icono Receive y lo arrastramos al área de diseño entre las actividades Start y End del proceso. El IDE de Netbeans muestra mediante marcas visuales dónde podemos "soltar" el elemento que estamos arrastrando.

Una vez que "depositemos" la actividad Receive en el lugar deseado, pulsamos dos veces con el botón izquierdo sobre la actividad y se abrirá el editor de propiedades, a las que daremos los siguientes valores:

• Name: receivePOFromClient.
• Partner Link: Cliente.
• Operation: sendPurchaseOrder.
• Input variable: purchaseOrderRequest.
• La casilla: Create Instance estará marcada.

El código BPEL resultante es:


<!-- POService.bpel-->
    <receive name="receivePOFromClient"
             partnerLink="Cliente"
             portType="ns1:purchaseOrderPT"
             operation="sendPurchaseOrder"
             variable="purchaseOrderRequest"
             createInstance="yes">
    </receive>

Añadimos una actividad assign

En el siguiente paso vamos a añadir una asignación a la que llamaremos Assign 1. Se trata de asignar un valor a la parte price de la orden de compra (purchaseOrder). El valor será: 49.98.

Para ello tendremos que arrastrar desde la paleta la actividad Assign en la sección de Basic Activities, hasta colocarla a continuación de la actividad receive.

Cuando "soltemos" la actividad Assign que estábamos arrastrando se abrirá la ventana BPEL Mapper en la parte inferior del IDE (si no fuese visible, tendríamos que seleccionar Windows > BPEL Mapper desde el menú del IDE de Netbeans).

En la ventana BPEL Mapper tenemos a ambos lados una lista de las variables que podemos utilizar (que serán las que hemos declarado como globales). Las asignaciones se harán haciendo corresponder un elemento de la izquierda (que representa el valor asignado), con un elemento de la parte derecha (que representa el valor a asignar).

En nuestro caso particular, queremos asignar a la variable que representa el precio de la orden de compra el valor 49.98. Para ello seleccionamos Number > Number Literal desde la barra de menús de la ventana Mapper, y tecleamos el valor 49.98 en el cuadro de diálogo asociado a Number Literal. A continuación, en la lista de variables de la parte derecha, desplegamos la variable purchaseOrderRequest > purchaseOrder > y dejamos visible la parte price. Finalmente, con el botón izquierdo pulsado lo llevamos desde un pequeño cuadrado azul que aparece a la derecha del cuadro de diálogo Number Literal, hasta la parte price, para así completar el proceso de asignar un valor a una variable.

El código BPEL generado es el siguiente:


<!-- POService.bpel-->
<copy>
   <from>49.98</from>
   <to>$purchaseOrderRequest.purchaseOrder/ns0:price</to>
</copy>

A continuación asignamos todos los valores del mensaje purchaseOrderRequest.purchaseOrder a los elementos correspondientes del mensaje inventoryServiceRequest.purchaseOrder. Para ello vammos "trazando líneas" con el botón izquierdo del ratón desde la variable de la parte inquierda del Mapper hasta la correspondiente variable de la parte derecha del Mapper. El resultado se muestra en la Figura 6.

Añadimos la actividad invoke

La actividad invoke tiene el efecto de consumir un servicio Web. Añadiremos dicha actividad a continuación de la actividad Assign1. El proceso es similar al realizado para la actividad receive. En este caso, los valores de las propiedades para la actividad invoke serán los siguientes:

• Name: CallInventoryService
• PartnerLink: requestInventoryPLink
• Operation: inventoryService
• Input variable: inventoryServiceRequest
• Output variable: inventoryServiceReply

Añadimos la actividad if

La actividad if tiene el efecto de bifurcar la lógica del proceso BPEL en función de una condición cuyo resultado será cierto o falso. La añadiremos a continuación de la actividad invoke. Los valores de las propiedades de la actividad if serán:

• Name: CheckAvailability
• Condition: $inventoryServiceReply.inventoryPart/ns3:inventoryStatus. En la Figura 7 mostramos el mapeado a realizar en la ventana BPEL Mapper, asignando el valor de la parte inventoryStatus (de tipo boolean) a la variable Result asociada a la actividad if.

En la parte cierta de la actividad if (parte "then", queda justo debajo del símbolo que representa el if), añadimos una actividad sequence, en la que anidaremos las actividades assign y reply.

Para la actividad assign a la que llamaremos assign 2, haremos corresponder la variable purchaseOrderRequest con la variable PurchaseOrderReply.

Para la actividad reply, los valores de sus propiedades serán:

• Name: ReplyPO
• Partner Link: Cliente
• Operation: sendPurchaseOrder
• Normal response, Output variable: purchaseOrderRequest

Procederemos de la misma forma para la parte "else" de la actividad if, es decir, añadimos una actividad sequence a la que anidamos las actividades assign y reply.

Para la actividad assign a la que llamaremos assign 3, haremos corresponder la variable inventoryServiceReply > inventoryPart > inventoryStatusMessage con la variable purchaseOrderFault.

Para la actividad reply, los valores de sus propiedades serán:

• Name: ReplyFault
• Partner Link: Cliente
• Operation: sendPurchaseOrder
• Fault response, Fault Name: ns1:cannotCompleteOrder
• Fault response, Fault Variable: purchaseOrderFault

La Figura 8 muestra el resultado final de la vista de diseño del proceso POService.bpel.

Guardamos todos los cambios con File > Save All (si es que no hemos ido guardando antes los cambios con File > Save .

De forma similar, crearemos el proceso InventoryService.bpel. En el fichero inventory.zip que se proporciona, encontraréis el fuente inventoryService.bpel que podéis incorporar en vuestro proyecto. Para ello no tendréis más que, desde el sistema operativo, copiar dicho fichero en el directorio src del proyecto.

Compilamos el proyecto

Para compilar el proyecto BPEL, simplemente nos situamos en el nodo del proyecto OrdenCompraSincrona y con el botón derecho del ratón seleccionamos la opción Build Project

Creamos la Composite Application

Crearemos una nueva Composite Application para que podamos desplegar nuestro proyecto BPEL en el servidor de aplicaciones. Para ello seguiremos los siguientes pasos:

• Seleccionamos File > New Project > Service Oriented Architecture > Composite Application
• Asignamos el nombre OrdenCompraSincronaApplication
• Una vez hecho esto, nos aparecerá un nuevo proyecto con el nombre OrdenCompraSincronaApplication. Nos situamos en dicho nodo, y con el botón derecho del ratón seleccionamos Add JBI Module
• Seleccionamos el proyecto OrdenCompraSincrona y pulsamos el botón: Add Project JAR Files. Si desplegamos el nodo JBI Modules veremos que se ha añadido el nodo OrdenCompraSincrona.jar

A continuación debemos asegurarnos de que el servidor está en marcha para poder desplegar la Composite Application que hemos creado. Para ello puedes consultar el ejercicio de la sesión anterior.

Para desplegar el proceso BPEL en el servidor de aplicaciones nos situaremos en el nodo OrdenCompraSincronaApplication y elegiremos Deploy Project.

Probamos el proceso BPEL

Para probar nuestro proceso BPEL vamos a añadir un caso de prueba. Nos situamos en el nodo Test del proyecto OrdenCompraSincronaApplication y elegimos New Test case al que llamaremos TestExito.

A continuación elegimos el fichero WSDL del proceso a probar: POService.wsld. La operación a probar será sendPurchaseOrder. Vemos que se ha creado el fichero Input.xml, que contiene la estructura del mensaje de entrada. Como datos de entrada podemos utilizar los datos del fichero Input.xml que se proporciona. Para ello podemos pegar el contenido del fichero Input.xml proporcionado en el nuevo fichero Input.xml reemplazado así su contenido. Guardamos los cambios.

Para ejecutar el proceso con dicha entrada, nos situamos en el nodo TestExito y elegimos Run.

Recordad que la primera vez obtendremos un informe por pantalla indicándonos que no se ha "pasado la prueba" debido a que el fichero Output.xml estará vacío inicialmente.

Al ejecutar la prueba por segunda vez (y sucesivas) ya debemos obtener un resultado correcto.

Cada proceso de negocio BPEL es un servicio Web, por lo que puede parecer que solamente necesitamos conocer el puerto de destino para poder enviar un mensaje a un proceso BPEL. Sin embargo, puesto que los procesos de negocio son procesos con estado, se instancian basándose en su estado. En este ejercicio, utilizaremos los conjuntos de correlación de BPEL para dar soporte a una colaboración entre servicios Web con estado.

Para este ejercicio se proporciona el fichero hello.zip que contiene un proceso de negocio sencillo denominado HelloWorldSample, con su correspondiente Composite Application con el nombre HelloWorldSampleCompApp.

Para comenzar a trabajar con el proyecto con Netbeans, nos vamos al menú principal del IDE y elegimos File > Open Project. Seleccionamos los proyecots HelloWorldSample y HelloWorldSampleCompApp, y "pinchamos" con el botón izquierdo del ratón sobre Open Project Folder. Observaremos que aparece un problema de referencias (esto es normal, puesto que la aplicación compuesta tiene una dependencia del módulo JBI). Para resolver el problema nos situamos sobre el proyecto HelloWorldSampleCompApp, pulsamos el botón derecho y elegimos la opción Resolve Reference Problems del menú emergente. En el cuadro de diálogo que aparece pulsamos en el botón Resolve. En el cuadro de diálogo Browse Project seleccionamos el proyecto HelloWorldSample y pulsamos sobre Open Project Folder. Ahora el cuadro de diálogo Resolve Reference Problems nos indica que el problema está resuelto..

A continuación desplegamos el proyecto HelloWorldSampleCompApp en el servidor de aplicaciones (recuerda cómo lo hemos hecho en los ejercicios anteriores). Podemos probar el proyecto ejecutando el test SendUserName1.

Añadimos un estado al proceso de negocio

Para convertir al proceso HelloWorld en un proceso de negocio con estado, lo que haremos será añadir otra actividad Receive a dicho proceso. Esta actividad añade una comunicación asíncrona con el proceso y éste se convierte en un proceso con estado. El mensaje resultante devuelto por el proceso será extendido con un prefijo.

Para añadir el estado al proceso HelloWorld realizaremos los siguientes pasos:

• Expandimos el nodo HelloWorldSample > Process Files y abrimos el fichero HelloWorlProcess.
• Arrastramos el icono Receive desde la paleta hasta situarla entre las actividades ReceiveUserName y AddHello. Esta acción añade una actividad Receive1 en el diagrama.
• Vamos a cambiar las propiedades de Receive1 de la siguiente forma:
  • Name: SetPrefix
  • Partner Link: ProcessInterface
  • Operation: setPrefix
  • Creamos una variable de entrada utilizando en botón Create con el nombre Prefix y cerramos el editor de propiedades
• Añadimos un prefijo al nombre de usuario en la cadena de salida de la siguiente forma:
  • Abrimos el BPEL mapper pinchando dos veces sobre la actividad AddHello y borramos el enlace existente entre la variable UserNameRequest>part1>data y la parte string2 de la función Concat (nos situamos sobre él y pulsamos la tecla de borrado).
  • Seleccionamos la variable Prefix>part1>data en la parte izquierda del mapper y la enlazamos con la parte string2 de la función Concat.
  • Hacemos lo mismo para UsernameRequest>part1 y la parte string3 de la función Concat.
  • Pulsamos Ctrl-S para guardar los cambios.

Con los pasos anteriores hemos añadido una comunicación asíncrona en el proceso. Ahora, después de que se reciba el primer mensaje y se inicialice el proceso, el proceso BPEL necesita esperar a otro mensaje en la actividad SetPrefix.

Imaginemos una situación en la que varias instancias del proceso son instanciadas y todas ellas están esperando un mensaje en la segunda actividad Receive.

Como ya hemos visto, la máquina BPEL utiliza conjuntos de correlación para decidir a qué instancia proceso se le ha enviado el mensaje. Como resultado de los cambios que hemos realizado, el proceso devuelve la cadena de saludo extendida con el prefijo Mr..

Definimos las propiedades de correlación y los alias de las propiedades

Las propiedades se utilizan típicamente para almacenar elementos para la correlación de instancias de servicios con mensajes. Usaremos property aliases para especificar qué parte de los datos tiene que extraerse de los mensajes y con qué propiedad tienen que asociarse los datos extraídos. Una propiedad es un concepto abstracto, mientras que la propertyAlias es el aspecto concreto correspondiente. Las property aliases enlazan las propiedades con valores definidos en el mensaje del servicio Web utilizando una query xpath.

Para crear una propiedad, seguiremos los siguientes pasos:

• Desde el menú principal, elegimos Window > Navigator
• En la vista de diseño, seleccionamos el proceso HelloWorldProcess. La ventanta Navigator muestra la vista lógica de BPEL, es decir, una vista estructurada del proceso de negocio.
• En la ventana Navigator expandimos Imports. (Vamos a utilizar HelloWorldProcessWSDLWrapper.wsdl para añadir las propiedades y alias de las propiedades).
• Pinchamos con el botón derecho sobre HelloWorldProcessWSDLWrapper.wsdl y elegimos Add Property del menú emergente.
• Como nombre de la propiedad pondremos MyProperty, y elegimos string como tipo de la propiedad en el árbol Built-in Types. Finalmente pulsamos OK.

Ahora necesitamos crear una property alias para especificar cómo se extraen los datos de correlación a partir de los mensajes. Como tenemos dos actividades Receive que reciben mensajes de tipos diferentes, necesitamos definir dos property aliases.

Creamos la primera property alias, con los siguientes pasos:

• En la ventana Navigator expadimos Imports.
• Pinchamos con el botón derecho sobre HelloWorldProcessWSDLWrapper.wsdl y elegimos Add Property Alias del menú emergente. Recuerda que necesitamos especificar la propiedad, parte del mensaje, y la query para crear una property alias. La propiedad especificada se usa para almacenar un token de correlación extraído, la parte del mensaje ayuda a establecer una correspondencia entre la property alias con algún mensaje específico y su parte, y la query se utiliza para especificar qué datos en particular necesitan ser extraídos.
• En el cuadro de diálogo, pulsamos sobre Browse.
• Expandimos el nodo HelloWorldProcessWSDLWrapper.wsdl, seleccionamos MyProperty y pulsamos OK.
• En el cuadro de diálogo, expandimos el nodo HelloWorldProcessWSDL.wsdl y getHelloRequest, y pulsamos OK.
• Elegimos part1 como una parte del mensaje.
• Especificamos /UserData/id en el campo de texto Query y pulsamos OK.

Para crear la segunda property alias, repetimos los pasos anteriores, teniendo en cuenta que elegiremos HelloHelloWorldProcessWSDL.wsdl > setPrefixRequest > part1 como parte del mensaje. Para la Query especificaremos /Prefix/id.

Creamos y añadimos los Correlation sets

Como ya hemos visto, un conjunto de correlación es una colección de propiedades que especifican qué datos deberían extraerse de los mensajes de entrada. Estos datos se utilizan posteriormente para identificar la instancia del proceso destinataria del mensaje.

Para crear un conjunto de correlación seguimos los siguientes pasos:

• Seleccionamos el proceso HelloWorldProcess en la vista de diseño, pulsamos el botón derecho del ratón y elegimos Add > Corrrelation Set en el menú emergente.
• En el cuadro de diálogo correspondiente elegimos como nombre: MyCorrelationSet, y pulsamos el botón Add.
• Aparecerá el cuatro de diálogo Property Chooser, expandimos el nodo HelloWorldProcessWSDLWrapper.wsdl, y seleccionamos MyProperty. Pulsamos OK para añadir la propiedad, y OK de nuevo en el cuadro de diálogo Add Correlation Set para crear el conjunto de correlación.

Después de crear el conjunto de correlación, necesitamos añadirlo a las actividades que reciben/envían mensajes.

Para añadir el conjunto de correlación a la actividad ReceiveUserName tenemos que:

• Seleccionamos la actividad ReceiveUserName en la vista de diseño, pulsamos el botón derecho del ratón y elegimos Edit en el menú emergente.
• En el cuadro de diálogo correspondiente elegimos como nombre: MyCorrelationSet, y pulsamos el botón Add.
• En la pestaña Correlations, pulsamos en el botón Add, y elegimos MyCorrelationSet en la lista desplegable.
• A continuación fijamos el valor de MyCorrelationSet en la columna Initiate a yes. Finalmente pusamos sobre OK.

Ahora necesitamos mapear los datos de correlación con la actividad setPrefix. Esto permitirá a la máquina BPEL asociar datos de entrada con instancias del proceso.

Para añadir el conjunto de correlación a la actividad SetPrefix tenemos que:

• Seleccionamos la actividad SetPrefix en la vista de diseño
• Pulsamos con el botón derecho sobre la actividad y elegimos Edit en el menú emergente.
• En la pestaña Correlations pulsamos sobre Add, y elegimos MyCorrelationSet. Finalmente pulsamos OK. Tenemos que asegurarnos de que el valor de MyCorrelationSet en la columna Inititate tiene el valor no.

Finalmente grabamos todos los cambios con File > Save All.

Pruebas y debugging del proceso BPEL

Vamos a comprobar que el proceso que hemos diseñado funciona bien. Monitorizaremos la ejecución del proceso para verificar que se devuelve la salida esperada. Para ello vamos a seguir los siguientes pasos:

• En la ventana de proyectos pulsamos con el botón derecho del ratón sobre el proyecto HelloWorldSampleCompApp y elegimos Clean and Build Project del menú emergente.
• Esperamos hasta que el mensaje "BUILD SUCCESSFUL" aparezca en la ventana de salida.
• Pulsamos con el botón derecho del ratón sobre el proyecto HelloWorldSampleCompApp y elegimos Debug Project (BPEL) del menú emergente para comenzar a monitorizar la ejecución del proyecto.
• Esperamos hasta que el mensaje que indica que la sesión de debug ha comenzado en la ventana de la consola del debugger de BPEL.
• En la vista de diseño, seleccionamos la actividad ReceiveUserName. Pulsamos sobre ella con el botón derecho del ratón y elegimos Toggle Breakpoint. Aparecerá un cuadrado rojo sobre la actividad con un breakpoint.
• Pulsamos con el botón derecho del ratón sobre la actividad AddHello y añadimos otro breakpoint.
• En la ventana de proyectos, expandimos HelloWorldSampleCompApp > Test.
• Pulsamos con el botón derecho sobre el test SendUserName2 y elegimos Run en el menú emergente. Las actividades por las que va pasando el programa aparecen marcadas con un indicador verde.
• Tan pronto como el proceso se detiene en su primer breakpoint pulsamos sobre Continue en la barra de herramientas del debugging (Run > Continue (CtrL+F5)).
• El proceso continúa y se detiene en la actividad SetPrefix.
• En la ventana de proyectos, pulsamos con el botón derecho del ratón sobre el test SendPrefix y seleccionamos Run.
• El proceso continúa y se detiene en el segundo breakpoint de la actividad AddHello.
• Volvemos a pulsar sobre Continue en la barra de herramientas del debugging para continuar el proceso. (Cuando JUnit nos pregunte si queremos sobreescribir la salida responderemos afirmativamente).
• Al final del proceso, el test SendPrefix se ejecuta con éxito.
• En la ventana del proyectos, hacemos doble click sobre el nodo con la salida del test SendUserName2. La salida del test SendUserName2 contiene la cadena esperada: Hello Mr. Michael. Lo cual significa que el proceso ha funcionado bien y que la máquina BPEL ha manejado correctamente la comunicación asíncrona utiizando el conjunto de correlación MyCorrelationSet
• Seleccionamos Run > Finish Debugger Session desde el menú principal.

Podemos comprobar que si deshabilitamos el conjunto de correlación MyCorrelationSet, el proceso nunca alcanza la actividad AddHello ya que no hay datos de correlación que puedan ayudar a la máquina de servicios BPEL para enrutar el mensaje a la instancia correcta del proceso.
